jueves, 11 de febrero de 2010

LECCION 4

DEFINICION DE SUPERFICIES.-
1.- TENER UN ARCHIVO DE PUNTOS IMPORTADO.-

Antes que nada se debe tener un archivo de puntos ya sea este un grupo de puntos o curvas de nivel, para la defincion de una suerficie, en esta oportunidad se partira de un grupo de puntos.
La importacion y creacion de grupo de puntos ya se vio en las anteriores lecciones.

Grupo de puntos a partir del cual se definira una superficies


2.-CREAR LA SUPERFICIE.-
En la barra Toolspace clic derecho en Surface→ Create Surfaces


Seguido ingresamos un nombre para la Superficie


También podemos escoger un estilo para la Superficie esto en el Campo Style:


Una vez introducido el estilo y el nombre de la superficie presionamos el Botom OK. Para crear la Superficie.



3.-DEFINIR LA SUPERFICIE MEDIANTE EL GRUPO DE PUNTOS.-

Clic derecho en Point Group→Add


Seleccionar el grupo de puntos y presionar el Botom OK.


Inmediatamente después, el programa mostrara la superficie con la curvas de Nivel. Esto de acuerdo al estilo de superficie escogido.


Siguiente lección Multiples Superficies.

jueves, 4 de febrero de 2010

LECCION 3

ESTILOS DE PUNTOS

1.- GRUPO DE PUNTOS .-

Cuando tenemos varios grupos de puntos, tenemos la necesidad de poder indentificarlos, tal vez ocultarlo, para asi poder editar o modelar una superficie con un grupo especifico de puntos.
Por defecto el Programa importa todos los grupos de puntos con el mismo estilo y la misma etiqueta:

Grupo de puntos importados


Un estilo de puntos que es el que viene por defecto:


2.- MODIFICAR LOS ESTILOS DE PUNTOS .-
En la ventana Toolspace selecionamos el grupo de puntos Despues→Clic derecho→Point Group Propertis, el cual nos llevara al siguiente cuadro de dialogo:
En el campo Default Styles, podemos cambiar la marca para el grupo de puntos; los mismo con el Campo Point Label Style, este ultimo hace referencia a el texto que nos presentara dicho grupo de puntos, veamos esto a continuacion:
Estilos de etiquetas:
Tambien podemos crear mas grupos de Puntos,dependiendo de las exigencias del Proyecto.
3.- MODIFICAR LOS ESTILOS A LOS DEMAS GRUPOS .-
La forma de modificar los estilos de los demas grupos es la misma, se puede trabajar con varios grupos de puntos y asi tener un control sobre los puntos que definiran una superficie, o varias superficies.

Siguiente leccion DEFINIR UNA SUPERCIE DE TERRENO.

lunes, 1 de febrero de 2010

SEGUNDA LECCION

1.- ARCHIVO DE PUNTOS.-

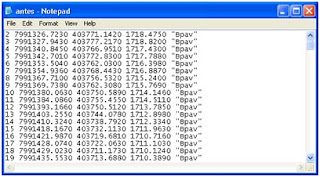

Tenemos que tener 2 archivos de puntos, por ejemplo un antes y un despues, como en la siguiente figura:



Archivo de puntos Despues:



2.- IMPORTACION DEL PRIMER ARCHIVO DE PUNTOS.-

Se procede a importar los puntos de la misma forma que en la leccion anterior, con la unica diferencia que cuando importemos los puntos lo haremos como un grupo de puntos

Importacion de puntos sin la opcion grupo de puntos:

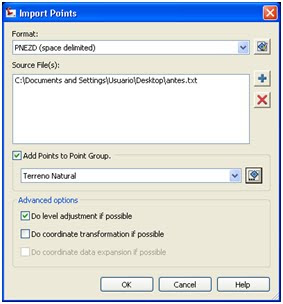

Importacion de puntos con la opcion grupo de puntos:



Luego introducimos el nombre del grupo de puntos.



Se procederá luego a la visualización de los puntos. Ver lección anterior .

3.- IMPORTACION DEL SEGUNDO ARCHIVO DE PUNTOS.-

Se procedera idem al punto anterior, asignando un nuevo nombre al grupo de puntos a importarse:

Importacion del segundo archivo de puntos:



Asignando un nombre al grupo de puntos:



Nota: Cuando tenemos la misma numeracion de un punto en los dos archivos, el programa pedira si los numeros repetidos se añadiran con la numeracion siguiente, con el siguiente cuadro:



Solo presionamos el Botom OK, para seguir la importación.



Por defecto el programa asigna el mismo estilo para los dos grupos de puntos para diferenciarlos graficamente tenemos que configurar los estilos de puntos.
Siguiente leccion Configurar Estilos de Puntos

sábado, 30 de enero de 2010

Primera Leccion

Pasos para la importación de puntos al Civil 3d

1.- Conocer el formato del archivo a ser importado.-
Los formatos que soporta el programa son los siguientes:



Y un ejemplo de un archivo seria:




Este formato es del Tipo P,N,E,Z,D Space Delimited.
Ahora que conocemos el Formato del Archivo de puntos podemos importarlos al Programa.

2.- Importación de los puntos.-

Procedemos de la siguiente manera:



Cuando ingresamos a la opción Import Points, tenemos el siguiente cuadro de dialogo:



En el cual hay que especificar el Formato y la ruta donde se encuentra el archivo.
Algo así como la siguiente figura:




Si el formato del archivo es el correcto podemos presionar el Botom OK para iniciar la importación

3.- Visualizar los Puntos.-

Desde la ventana Toolspace de civil hacemos un zoom a los puntos de la siguiente manera.





Con esto ya podemos visualizar los puntos, esto es similar a un Zoom Extens de Autocad.



El siguiente tema: Grupo de Puntos.


Curso de Civil 3d

A partir de la siguiente semana publicare un curso de Civil 3d, la cual empezara desde los mas simple a los mas complejo, esto debido a que algunas personas solo utilizan el programa para cosas especificas, dejando de lado las demas herramientas sin aprovechar el programa al maximo, esperen la publicacion........

Saludos

miércoles, 30 de diciembre de 2009

Regulacion de etiquetas en Civil 3d

Esta Publicacion tienes que ver con la regulacion de las etiquetas en las secciones transversales,
a menudo cuando tenemos dibujadas las secciones transversales nos encontramos con la superposicion de las etiquetas, esto resulta un poco incomodo cuando estamos analizando las mismas, veamos la diferencia en las siguientes imagenes:

Etiquetas en un intervalo de 20 metros.

Etiquetas en un intervalo de 5 metros.


Para configurar las etiquetas, seleccionamos el perfil →Edit Labels

y regulamos en el campo INCREMENT la distancia Horizontal,
Con esta configuracion ya tenemos mas espacio para introducir nuevas etiquetas.
hasta la proxima........

jueves, 3 de diciembre de 2009

Iniciando en ARCHITECTURAL

Para los que estan mas apegado con la arquitectura, aqui les presento un video de inicio en ARCHITECTURAL, donde se presenta los puntos de puertas, ventanas y muros.






el video esta en la carpeta compartida de los las publicaciones anteriores
